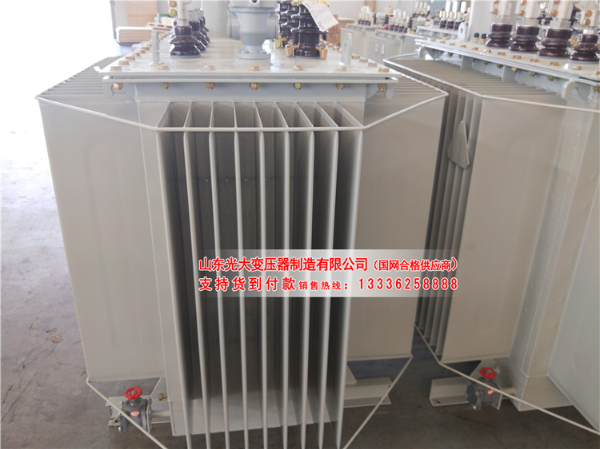

S11-M油浸式變壓器

光大變壓器制造有限公司研發生產的S11-M系列全密封油浸式電力變壓器具有低損耗、低噪聲、高效率的優點，可取得良好的節能效果并減少污染。S11-M油浸式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。

概述

S11-M油浸式變壓器，采用新型絕緣結構，提高了抗短路能力，鐵芯由高質量冷軋晶粒取向硅鋼片制成；高、低壓繞組選用優質無氧銅線并采用多層圓筒式工藝結構；所有緊固件均采用特殊防松處理，機械強度高。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱，已被廣泛地應用在地區各配電設備中。

執行標準

GB 1094.1-1996      GB 1094.2-1996
GB 1094.3-2003      GB 1094.5-2003
GB /T6451-1999      GB /T10237-1988
GB /T3837-1996      GB /T7595-2000

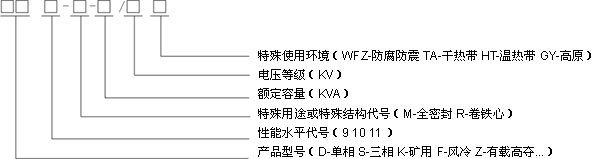

型號及其含義

正常使用條件

1.海拔高度不超過1000m；
2.******環境溫度+40℃；
3.******年平均溫度+20℃；
4.******日平均溫度+30℃；
5.戶外******氣溫-25℃；

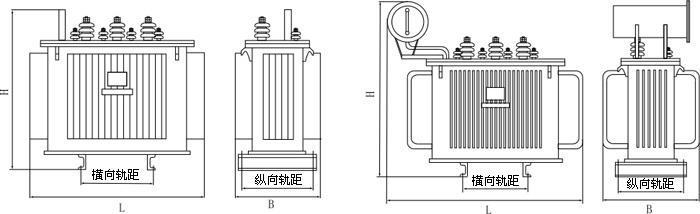

外型尺寸

全密封油箱變壓器尺寸圖管式油箱變壓器尺寸圖

● 主要技術參數

額定容量 (kVA)	電壓組合			聯接組標號	空載損耗（W）	負載損耗 (W)	短路阻抗 (%)	空載電流 (%)	重量(kg)			外形尺寸(mm)	軌距 (mm)
額定容量 (kVA)	高壓 (kv)	分接（%）	低壓 (kv)	聯接組標號	空載損耗（W）	負載損耗 (W)	短路阻抗 (%)	空載電流 (%)	器身重	油重	總重	長×寬×高	軌距 (mm)
30	6 6.3 10 10.5 11	±5% 或±2×2.5	0.4	YynO 或 Dyn11	100	600/630	4.0	2.1	200	65	325	700555870	400*400
50					130	870/910		2.0	215	100	420	820660935	400*400
63					150	1040/1090		1.9	260	110	460	850660950	400*400
80					180	1250/1310		1.8	310	120	540	870665970	400*450
100					200	1500/1580		1.6	350	145	620	8806701010	400*450
125					240	1800/1890		1.5	415	170	710	9306901040	450*550
160					280	2200/2310		1.4	485	180	830	8657651050	550*550
200					340	2600/2730		1.3	540	185	990	12007701070	550*550
250					400	3050/3200		1.2	640	190	1130	12708301120	550*550
315					480	3650/3830		1.1	750	230	1330	14209601190	550*550
400					570	4300/4520		1.0	900	260	1560	14209601220	660*660
500					680	5150/5410		1.0	1040	300	1800	150010101275	660*660
630					810	6200	4.5	0.9	1250	380	2125	165011401350	660*660
800					980	7500		0.8	1470	440	2490	175012001510	820*820
1000					1150	10300		0.7	1720	500	2900	178012601550	820*820
1250					1360	12000		0.6	1860	580	3580	186013001610	820*820
1600					1640	14500		0.6	2280	730	4070	194013601660	820*820
2000					2020	17820		更多詳細資料請致電光大變壓器制造有限公司:13336258888
2500					2380	20700		更多詳細資料請致電光大變壓器制造有限公司:13336258888
